Embrayage et transmission d'engin TP : diagnostiquer l'usure avant la casse

Comment la puissance du moteur est-elle transmise aux organes de déplacement ?

Quelle que soit l'architecture retenue, la chaîne de puissance d'un engin TP part toujours du moteur thermique et aboutit aux chenilles ou aux roues en passant par plusieurs organes intermédiaires. Comprendre cette chaîne permet de localiser rapidement l'origine d'une perte de puissance ou d'un comportement anormal.

Sur une transmission mécanique, le moteur thermique entraîne le volant moteur, qui transmet le couple aux disques d'embrayage, puis à la boîte de vitesses, puis à l'arbre de transmission et aux ponts. Chaque rupture dans cette chaîne (embrayage usé, synchro hors cote, cardan cassé) se manifeste par un symptôme localisé et généralement identifiable par le conducteur.

Sur une transmission hydrostatique, la liaison moteur-transmission passe par une pompe hydraulique à pistons axiaux directement accouplée au moteur thermique. Cette pompe génère un débit d'huile sous pression qui alimente un ou plusieurs moteurs hydrauliques de translation. C'est le moteur hydraulique qui convertit la pression en rotation pour entraîner les chenilles ou les roues. Cette architecture élimine les chocs mécaniques entre le moteur et la chaîne de déplacement, mais elle rend la machine sensible à tout défaut de la pompe ou du moteur hydraulique : une chute de pression interne, une usure des pistons ou une fuite sur le circuit fermé se traduit directement par une perte de motricité.

Sur une transmission hydrodynamique, le convertisseur de couple assure la liaison entre le vilebrequin du moteur et la boîte de vitesses. Il joue à la fois le rôle d'accouplement souple et de multiplicateur de couple, ce qui protège la mécanique lors des reprises brutales en charge.

Qu'est-ce que la transmission hydrocinétique ?

La transmission hydrocinétique, ou hydrodynamique, repose sur le principe de la turbine hydraulique : le convertisseur de couple est un organe rempli d'huile dans lequel deux roues à ailettes tournent face à face, sans contact mécanique direct. La pompe primaire, entraînée par le moteur thermique, communique son énergie au fluide, qui la transfère à la turbine secondaire reliée à la boîte de vitesses. Un troisième organe, le réacteur, renvoie le fluide dans le bon sens pour amplifier le couple transmis pendant les phases de démarrage ou de reprise en charge.

Ce fonctionnement sans lien rigide entre le moteur et la transmission présente plusieurs avantages pour les engins à forte puissance :

• Absorption des à-coups moteur et protection de la chaîne cinématique lors des changements de direction ou des reprises en charge.
• Multiplication automatique du couple en phase de démarrage, sans intervention du conducteur.
• Réduction de l'usure sur la boîte de vitesses et les ponts en écrêtant les pointes de contraintes mécaniques.
• Fonctionnement souple sur tous types de terrain, y compris en pente chargée.

La contrepartie principale est la chaleur générée par le convertisseur de couple en régime continu : un circuit de refroidissement défaillant, une huile de transmission dégradée ou un radiateur colmaté peuvent conduire à une surchauffe et à une usure prématurée du convertisseur.

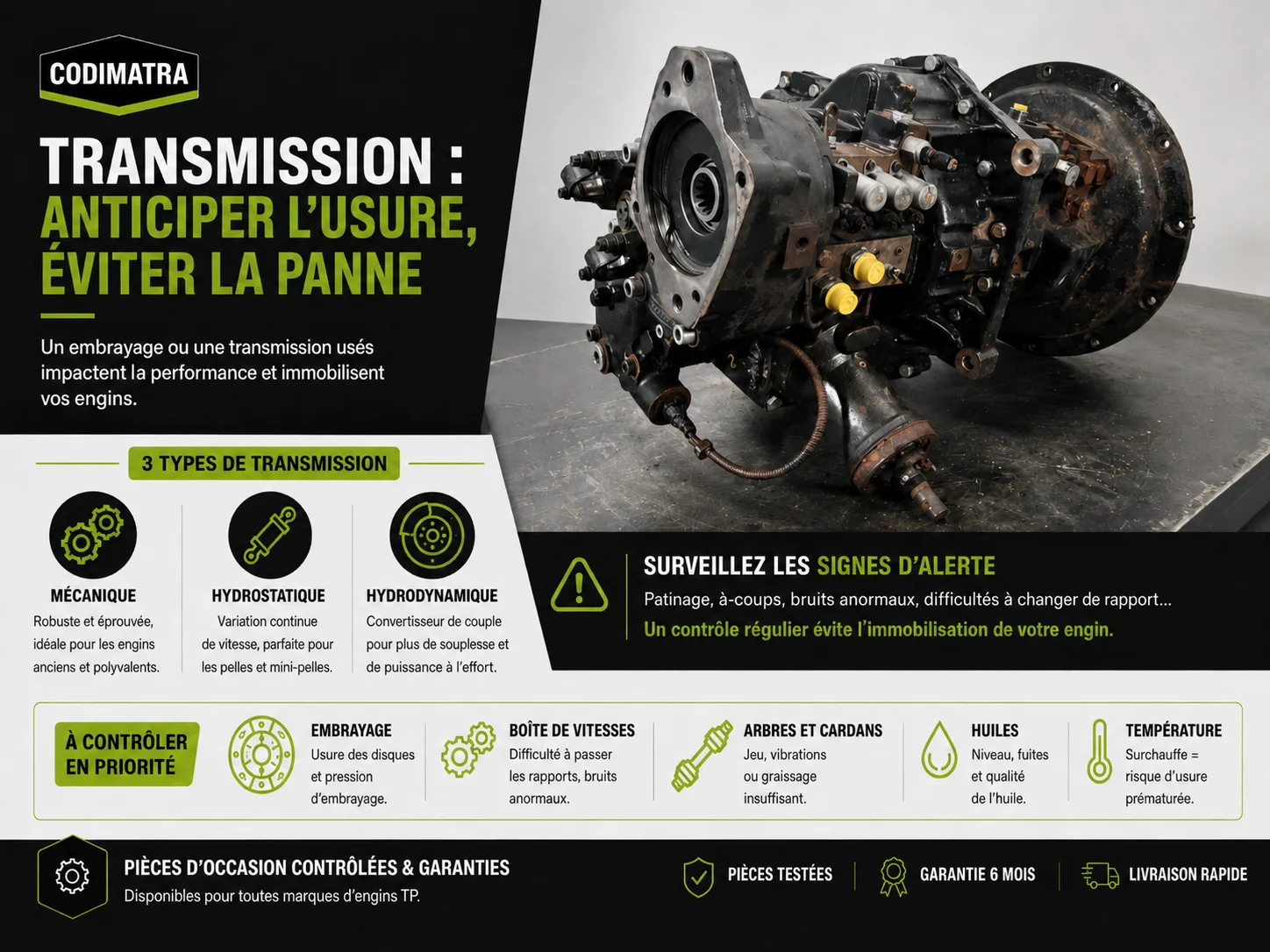

Quelle est la différence entre une transmission mécanique et hydrostatique ?

Les deux architectures s'opposent sur presque tous les points, ce qui explique qu'elles ne s'adressent pas aux mêmes engins ni aux mêmes usages.

La transmission mécanique transmet la puissance par des engrenages, des arbres et des disques d'embrayage. Elle demande des changements de rapport manuels ou semi-automatiques et produit un couple maximal à des régimes moteur précis. Sa robustesse dans le temps est bien documentée sur les machines en service intensif, et les pièces de rechange (disques d'embrayage, arbres de transmission, synchros) sont généralement bien disponibles en occasion pour les modèles courants.

La transmission hydrostatique, à l'inverse, s'appuie sur la pression hydraulique pour transmettre et réguler le couple. Elle offre une variation de vitesse infiniment variable, une marche arrière immédiate sans manipulation de levier, et un comportement plus souple dans les manœuvres précises. En revanche, elle est sensible à la qualité de l'huile hydraulique, à l'état des joints et au vieillissement de la pompe et du moteur de translation. Une perte de puissance progressive sur une machine à transmission hydrostatique est souvent le premier signal d'une pompe en fin de vie ou d'une contamination du circuit.

Sur les chantiers impliquant des tractopelles (pièces tractopelle) ou des bulldozers (pièces bulldozer), les deux architectures coexistent selon les générations de machines et les constructeurs.

La transmission hydraulique sur les engins de chantier : fonctionnement et points de vigilance

La transmission hydraulique est aujourd'hui l'architecture dominante sur les engins TP modernes. Elle repose sur un principe simple : la puissance du moteur thermique est convertie en pression hydraulique par une pompe, transportée dans un circuit d'huile sous haute pression, puis restituée en mouvement par un moteur hydraulique ou un vérin. Cette conversion élimine les liaisons mécaniques rigides entre le moteur et les organes de déplacement, ce qui rend la machine plus maniable et protège la chaîne cinématique des chocs.

En pratique, deux sous-familles de transmission hydraulique coexistent sur le parc TP/BTP :

• La transmission hydrostatique en circuit fermé : la pompe et le moteur hydraulique de translation sont directement interconnectés. Le débit circule en boucle fermée, ce qui permet une variation de vitesse continue et un contrôle très précis de la motricité. C'est la solution retenue sur les pelles sur chenilles, les mini-pelles et les chargeuses compactes.
• La transmission hydraulique en circuit ouvert : la pompe alimente plusieurs récepteurs (vérins de flèche, godet, rotation de tourelle) depuis un réservoir commun. Ce circuit gère les mouvements de travail plutôt que la propulsion. Les deux circuits, ouvert et fermé, coexistent souvent sur le même engin.

Les points de surveillance propres à la transmission hydraulique sont la qualité de l'huile (contamination, viscosité, acidité), l'état des joints et flexibles sous pression, et la pression de gonflage du circuit. Une analyse d'huile annuelle est la méthode la plus fiable pour anticiper une défaillance avant qu'elle ne se déclare sur chantier. Retrouvez également les signes d'usure sur le circuit de translation dans notre article sur l'usure des vérins hydrauliques.

Les signes d'usure à surveiller sur le système de transmission

Un système de transmission qui commence à s'user se signale par des manifestations progressives. Les repérer tôt permet d'anticiper le remplacement avant l'immobilisation :

À-coups à la prise en charge : une transmission mécanique qui claque au moment de l'embrayage ou à la prise de vitesse indique une usure des disques d'embrayage ou un réglage incorrect. Sur une transmission hydrostatique, des à-coups en translation signalent souvent une défaillance interne de la pompe ou du moteur hydraulique.

Perte de motricité en charge : l'engin perd de la vitesse ou n'arrive plus à gravir une pente qu'il négociait sans difficulté les mois précédents. Ce symptôme affecte aussi bien les transmissions hydrostatiques (pompe, moteur de translation) que les transmissions hydrodynamiques (convertisseur de couple dégradé).

Glissement ou patinage : le moteur monte en régime mais l'engin n'accélère pas en proportion. En transmission mécanique, le glissement est caractéristique de disques d'embrayage usés. Sur une hydrostatique, il peut indiquer une fuite interne dans le circuit hydraulique fermé.

Bruit ou vibration inhabituelle : claquements lors des changements de rapport, vibration en marche arrière, grondement sourd à vitesse stabilisée. Ces manifestations pointent vers une boîte de vitesses usée, un roulement défaillant ou un arbre de transmission déséquilibré.

Surchauffe du circuit de transmission : voyant de température huile allumé, odeur de brûlé, huile noire ou visqueuse à la vidange. La dégradation thermique de l'huile de transmission accélère l'usure des organes internes et conduit à la panne si elle n'est pas traitée rapidement.

Fuite d'huile : une tache sous l'engin à l'emplacement de la boîte de vitesses, du convertisseur ou des ponts mérite une vérification immédiate. Les fuites sous pression sur un circuit hydrostatique peuvent conduire à une mise à sec rapide et à la destruction des composants.

Quels composants inspecter en priorité ?

La transmission d'un engin de chantier est un ensemble de sous-systèmes interdépendants. Lorsqu'un symptôme apparaît, voici les organes à examiner en priorité selon l'architecture de la machine.

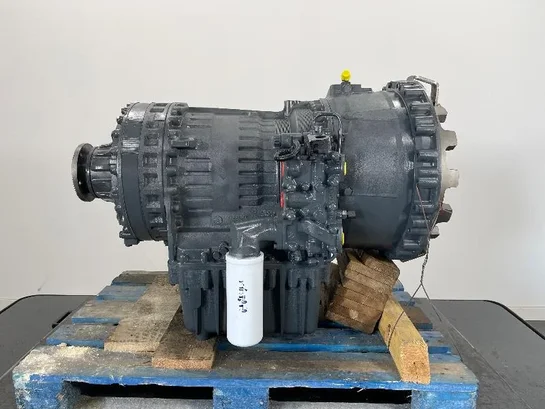

La boîte de vitesses est le composant central de toute transmission mécanique ou hydrodynamique. Usure des synchros, jeu sur les pignons, fuites de joints : son état conditionne la disponibilité de l'engin. Codimatra propose un service de réparation de boîtes de vitesses pour les engins TP/BTP, avec diagnostic préalable avant toute intervention. Lorsque la réparation n'est pas économiquement pertinente, le remplacement en pièce d'occasion est souvent la solution la plus rapide pour remettre l'engin en service.

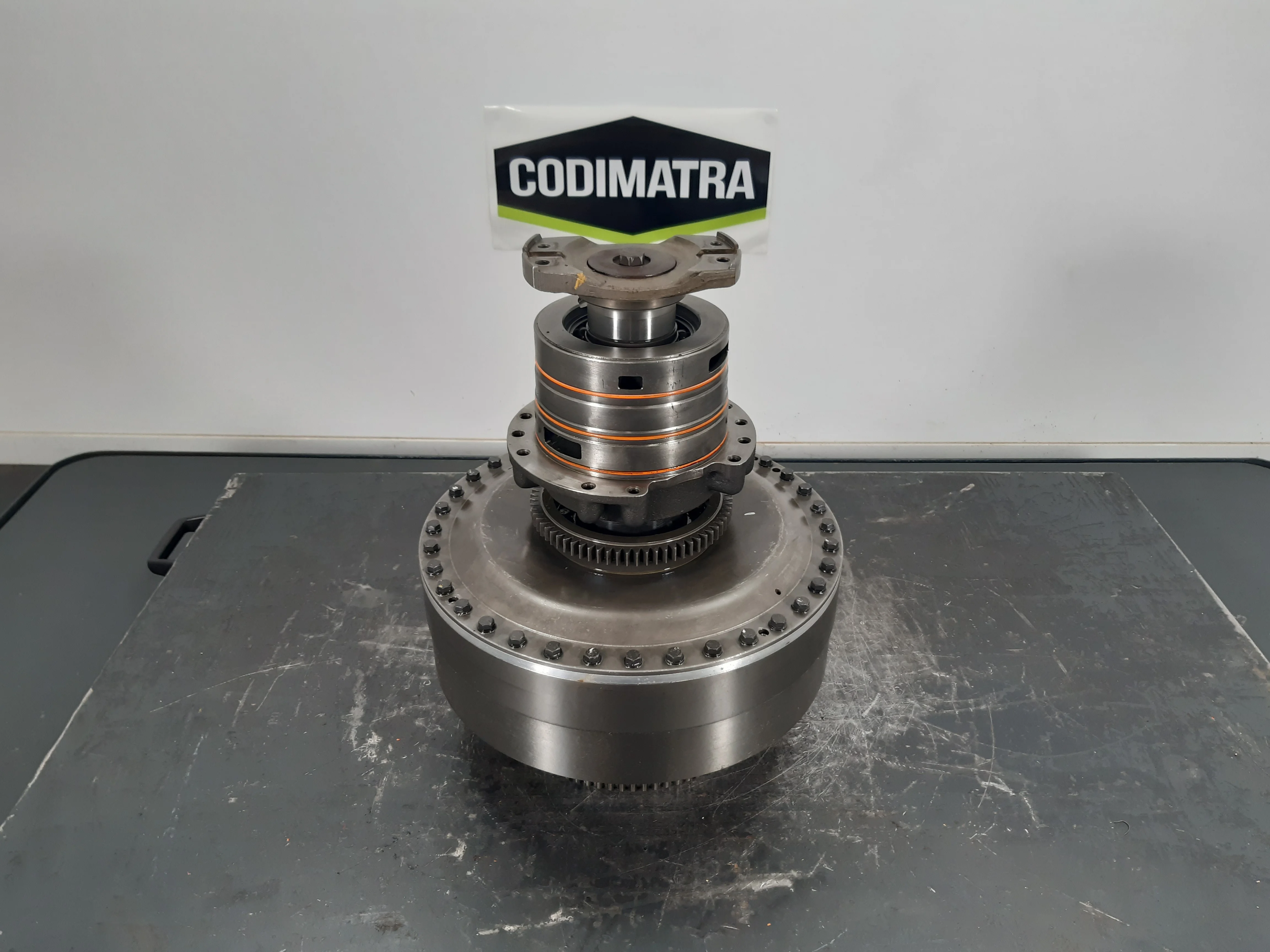

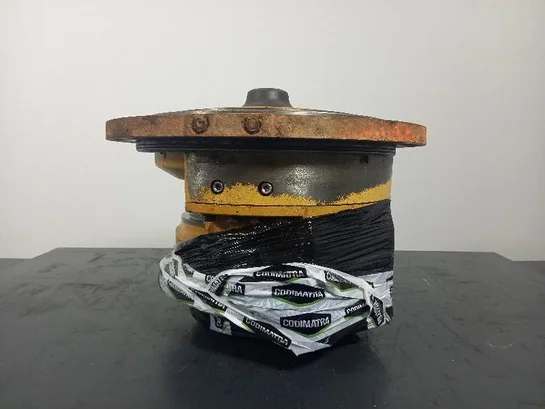

Les disques d'embrayage s'usent progressivement en transmission mécanique. Le signe le plus parlant est le glissement : le moteur monte en régime mais la puissance ne passe plus. L'inspection des épaisseurs des disques et de leur état de surface permet de décider entre réparation et remplacement.

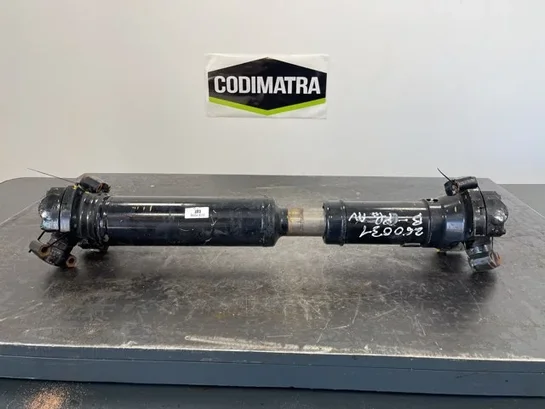

L'arbre de transmission relie la boîte de vitesses aux ponts et aux roues ou aux chenilles. Les croisillons de cardan sont les points faibles les plus fréquents : leur usure provoque des vibrations en conduite et, à terme, une rupture. Sur les engins à roues, un claquement net à la mise en route ou en marche arrière est souvent révélateur.

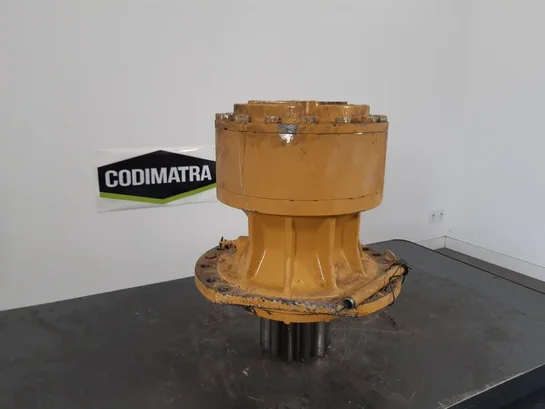

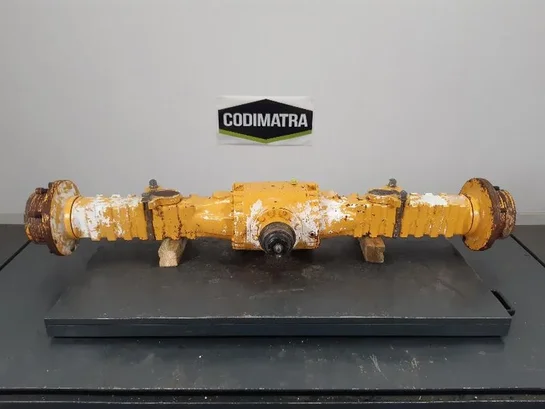

Les ponts et réducteurs transmettent la puissance aux roues ou aux pignons de chenilles. Leur usure interne se manifeste rarement de façon brutale, mais une fuite de joint de pont ou un échauffement localisé doivent inciter à une inspection sans délai.

Le convertisseur de couple (sur les transmissions hydrodynamiques) doit être vérifié en cas de surchauffe récurrente ou de perte de couple à la reprise. Un convertisseur dégradé se constate à l'analyse de l'huile et à la mesure du rapport de multiplication de couple.

Pour les engins sur chenilles, l'usure de la transmission interagit souvent avec celle du circuit hydraulique de translation : retrouvez les conseils sur l'usure des vérins hydrauliques et sur le focus pelle sur chenilles pour une vision d'ensemble de l'entretien.

Transmission et embrayage d'occasion : les marques couvertes

Codimatra dispose d'un stock de pièces détachées d'occasion issues d'engins TP/BTP prélevés et contrôlés en atelier, avec environ 17 000 références disponibles toutes gammes confondues. Les pièces de transmission (boîtes de vitesses, disques d'embrayage, arbres de transmission, convertisseurs de couple, ponts et réducteurs) sont disponibles pour les principales marques du secteur.

Les pièces pour pelles sur chenilles couvrent les grandes marques : Caterpillar, Komatsu, Volvo, Hitachi, Doosan et Liebherr.

Pour les pièces de chargeurs sur pneus et les pièces de tombereaux articulés, le stock couvre JCB, Case, Bell, Manitou et New Holland.

Pour les pièces de bulldozers et les pièces de chargeurs sur chenilles, Codimatra référence notamment les transmissions Komatsu et Mecalac.
